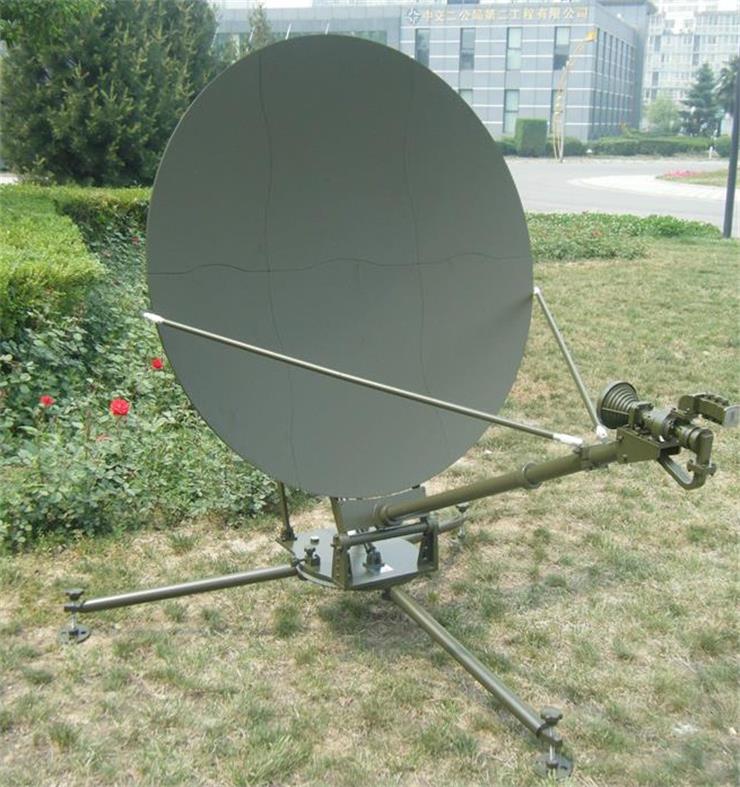

TracStar V90T/990M 0.9米便携式通信卫星天线



 碳纤维面板

 拉杆箱

 13公斤以下

 Ku波段,线极化

 5分钟安装完毕

 俯仰微调便捷





技术参数

0.9便携式天线

Ku-接收

Ku-发射

频率范围

10.95-12.75GHz

13.75-14.5GHz

增益(dBi

39.55f=12.5GHz

40.34f=14.25GHz

极化

线极化

电压驻波比

1.25:1

插入损耗

0.25dB

0.2dB

接口型式

WR75

副瓣包络dBi

CCIR.580-4

交叉极化隔离度(轴向)

35dB

机械性能



天线型式

三角架

有效口径

0.9

方位范围

360°

俯仰范围

10-90°

反射体材料

碳纤维

拉杆箱尺寸

长:670mm  宽:510mm  高:350mm

重量

毛重:21.8Kg       净重:12.8Kg

面板精度

0.2mm

环境特性



环境温度

-40~70°C

工作风速

10m/s

生存风速

13m/s~20m/s
