RaySat
ZT-620M

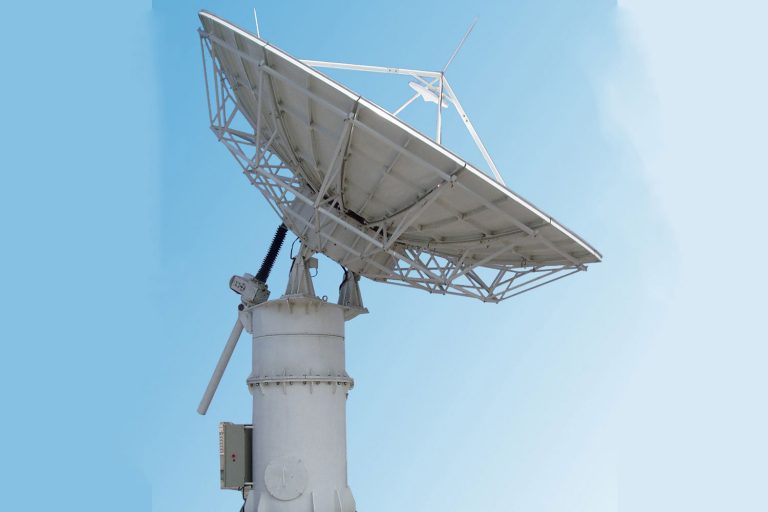

6.2m半转台、全转台后馈环焦卫星天线
特点
RaySat 6.2m半转台后馈环焦卫星天线，6.2米全转台环焦卫星通信天线、单立柱式座架、半转台、C/Ku波段接收和发射，赋形双反射面天线、效率高、旁瓣低、交叉极化隔离高天线结构设计合理、钢强度高、安装方便良好的抗风能力工艺天线面板采用铝板拉伸成型，出油后先涂覆锌黄底漆再涂覆白色面漆，钢结构件先进行喷砂处理，再涂覆锌黄底漆再涂覆白色面漆。
|
|
项目
|
C-接收
|
C-收发
|
Ku-接收
|
Ku-发射
|
|
电气性能
|
频率(GHz)
|
3.4-4.2
|
5.85-6.65
|
10.95-12.75
|
13.75-14.50
|
|
增益(dB)
|
≥46.4+20lg(f/4)
|
≥49.9+20lg(f/6)
|
≥55.6+20lg(f/12)
|
≥56.9+20lg(f/14)
|
|
驻波比(VSWR)
|
≤1.25:1
|
≤1.25:1
|
≤1.25:1
|
≤1.25:1
|
|
波束宽度(-3dB)
|
≤0.86°
|
≤0.57°
|
≤0.29°
|
≤0.25°
|
|
波束宽度(-10dB)
|
≤1.58°
|
≤1.06°
|
≤0.54°
|
≤0.46°
|
|
噪声温度(K)
|
2/4端口
|
|
2/4端口
|
|
|
10° 仰角
|
≤46/52
|
|
≤57/68
|
|
|
20° 仰角
|
≤38/44
|
|
≤49/59
|
|
|
30° 仰角
|
≤36/42
|
|
≤47/57
|
|
|
功率容量(Kw)
|
|
5
|
|
1
|
|
接口型式
|
CPR-229G
|
CPR-159G/137G
|
WR-75
|
RaySat定制
|
|
馈源插损(dB,含阻发滤波器)
|
0.3/0.4
|
0.3/0.4
|
0.35/0.5
|
0.35/0.5
|
|
收-发隔离度(dB)
|
≥85
|
≥85
|
|
|
|
线极化,收-收,发-发
|
≥30
|
≥30
|
≥30
|
≥30
|
|
圆极化,收-收,发-发
|
≥21
|
≥21
|
|
|
|
交叉极化隔离度(dB)
|
≥35
|
≥35
|
≥35
|
≥35
|
|
轴比(dB)
|
≤1.5
|
≤1.5
|
/
|
/
|
|
FIR旁瓣(dB)
|
≤-14
|
≤-14
|
≤-14
|
≤-14
|
|
旁瓣包络
|
29-25lg(θ)
1°≤θ≤20°
|
29-25lg(θ)
|
1°≤θ≤20°
|
|
机械性能
|
天线结构
|
环焦天线
|
座架型式
|
半转台、全转台
|
驱动方式
|
|
电动
|
|
方位调整范围
|
±85°
|
俯仰调整范围
|
5-90°
|
极化调整范围
|
|
±90°
|
|
适应环境
|
工作风速
|
保精度工作20.8m/s，降精度工作28.4m/s
|
|
|
收藏风速
|
35m/s
|
|
|
不破坏风速
|
55m/s
|
|
|
温度
|
-20℃ ~ 55℃
|
|
|
湿度
|
5% ~ 95%
|
|
|
地震(生存)
|
0.3G's(水平)
0.15G's(垂直)
|
|
|
太阳辐射
|
360BTU/h/ft²
|
|
|
裹冰
|
3cm
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
