Raysat公司是闻名全球的通信卫星天线制造公司,专业生产Raysat铝网卫星天线,Raysat铝板卫星天线,Raysat玻璃钢天线,Raysat移动车载卫星天线Raysat移动通信卫星天线,是卫星通信领域全球领先的低轮廓相控阵天线制造商,Raysat生产的卫星天线并始终处于世界领先地位。RaySat全部天线由上海宙际实业有限公司生产。·KU波段短焦距单偏置0.5米、0.9米、1.2米、1.8米系列通信天线;C/KU波段环焦1.8米、 2.4米、3.0米、3.7米、4.5米;·6.2米、7.3米、9米、11米、13米、16米系列通信天线;
Raysat生产天线全部采用国际先进的热镀锌技术,热镀锌支架立柱等配件,热镀锌技术锌层厚,一般为40-80微米,附着力高,美观大方,不喷漆的情况下具有美好的装饰性,耐腐蚀性强,适应酸,碱各种恶劣的环境,20年不生锈,大大延长了天线寿命。

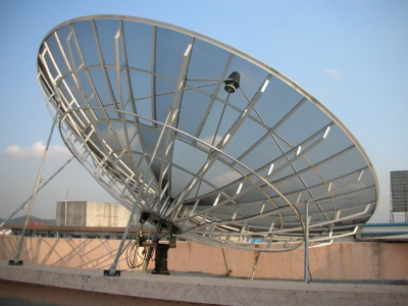

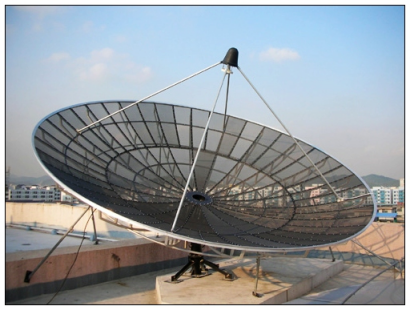

Raysat S600AM 6米C波段网状卫星接收天线

立柱式网状天线









电气特性

6m 网状卫星接收天线

C-波段

Ku-波段

频率范围

0.5-4.5GHz

10.95-12.75GHz

电压驻波比

1.25:1

1.3:1

插入损耗

0.25dB

0.3dB

交叉极化隔离度

35dB

接口形式

WR229

WR75







3dB波束宽度

0.853°

0.286°

副瓣包络

D/λ≤100

52-10lg(D/λ)-25lgθ

100λ/D≤θ≤48°



10-10lg(D/λ)

θ>48°



D/λ≥150

29-25 lgθ

1°≤θ≤20°



32-25lgθ

20°<θ≤48°



-10

θ>48°



第一旁瓣

≤-14dB

增益

45.69dB(F=3.8GHz)

555.19dB(F=11.8GHz)

噪声温度

35°K@10°

50°K@10°

机械性能



天线形式

前馈天线

瓣数 20
质量  450KG

俯仰范围

0°to 90°

方位范围

手动 0°to 360° 电动 ±85°

环境特性





抗风能力

45mph 72kmph 工作风速 (保精度)

60mph 97kmph 工作风速 (降精度)

125mph 200kmph 生存风速 (朝天锁紧)

温度

-45~50°C

湿度

0%~100%

抗震能力

0.3G’s horizontal 0.15 G’s vertical
