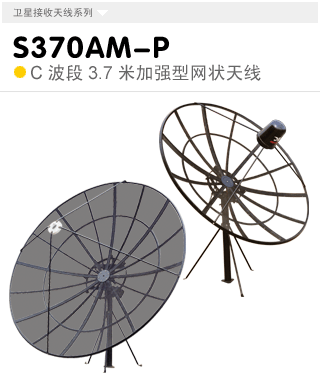

RaySat C波段3.7米网状卫星接收天线

立柱/极轴式/电动


产品说明:



电气特性

3.7m 电动 /手动卫星接收天线

C-波段

Ku-波段

频率范围

3.4-4.2GHz

10.95-12.75GHz

定制范围

               2-13G

 2-13G

电压驻波比

1.3:1

插入损耗

0.25dB

0.3dB

交叉极化隔离度

35dB

焦/径比

0.385

接口形式

WR229

WR75







3dB波束宽度

1.44°

0.484°

副瓣包络

D/λ≥150

29-25 lgθ

1°≤θ≤20°



32-25 lgθ

20°<θ≤48°





-10

θ>48°



100< D/λ<150

29-25 lgθ

1°≤θ≤7°



8

7°<θ≤9.2°



32-25 lgθ

9.2°<θ≤48°



D/λ≤100

52-10lg(D/λ)-25lgθ

100λ/D≤θ≤48°



10-10lg(D/λ)

θ>48°



旁瓣

≤-16dB

焦距

142.5CM

增益

42.85dB

50.61dB

噪声温度

35°K@10°

49°K@10°

机械性能



天线形式

铝管/铝网 前馈天线

瓣数

8

俯仰范围

0°to 90°

方位范围

电动 ±85°
手动 0°to 360°

环境特性





抗风能力

55mph 85kmph 工作风速 (保精度)

70mph 110kmph 工作风速 (降精度)

145mph 220kmph 生存风速 (朝天锁紧)

温度

-45~60°C

湿度

0%~

抗震能力

0.3G’s horizontal 0.15 G’s vertical

重量

70KG
