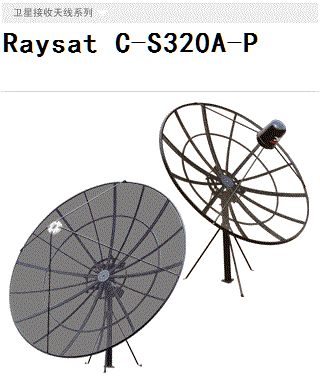

Raysat 3.2米网状卫星天线

技术参数

3.2米网状卫星接收天线

C-波段

Ku-波段

频率范围

0.5- 5 GHz

10.7-12.75GHz

电压驻波比

1.3:1

插入损耗

0.25dB

0.3dB

交叉极化隔离度

35dB

接口型式

WR229F

WR75F

-3dB 波束宽度

1.57°

0.512°

副瓣包络

42-10lg(D/λ)-25lgθ

2°≤θ≤ 20°

30-25 lgθ

2°≤θ≤ 20°

旁瓣

≤-14dB

增益

40.53dB

49.89dB

(F=3.8GHz)

(F=11.8GHz)

噪声温度

34°K@10°

48°K@10°

机械特性

天线型式

前馈立柱式天线

俯仰范围

0°to 90°

方位范围

0°to 360°

环境特性

抗风能力

45mph 72kmph 工作风速（保精度）

60mph 97kmph 工作风速（降精度）

125mph 200kmph 生存风速（朝天锁紧）

环境温度

-45~60°C

湿度

0%~

抗震能力

0.3G’s 水平0.15 G’s 垂直
