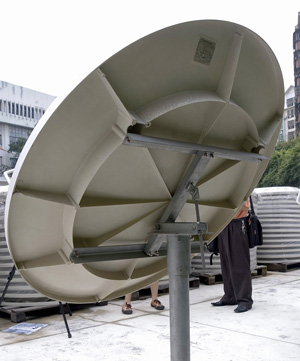

RaySat C-B120-G/P/PM1.2-1.2m


产品说明
主要特点:
SMC反射面采


技术参数:1.2m
电气特性
工作频率:C-Band:3.7-4.2GHZ
Ku-Band:10.75-12.95GHZ
中心频率增益:C-Band:32.5 dB
Ku-Band:41.7 dB
3dB波宽:C-Band:4.2°
Ku-Band:1.4°
旁瓣:-23dB
极化隔离度:>30dB
电压驻波比:<1.2:1
噪声温度(30 o仰角时):C-Band:51 oK
Ku-Band:43 oK
馈源接口:C-Band:CPR229
Ku-Band:WR75
机械特性
反射面材料:单片玻纤增强型不饱和聚酯片状模塑料(SMC)
天线形式:偏馈
偏馈角度:22.3 o
馈源安装形式:单臂支撑/三杆支撑
仰角调整范围:0o-90o可持续细调
方位角调整范围:0o-360o连续可调
运输规格:40kg
环境适应性
风负荷:正常工作:20mps
保全:45mps
适应温度:正常工作:-40℃ ~ 60℃
保全:-45℃ ~ 70℃
大气条件:适用于潮湿、含盐度大、有污染的气候环境
