RaySat  SR730

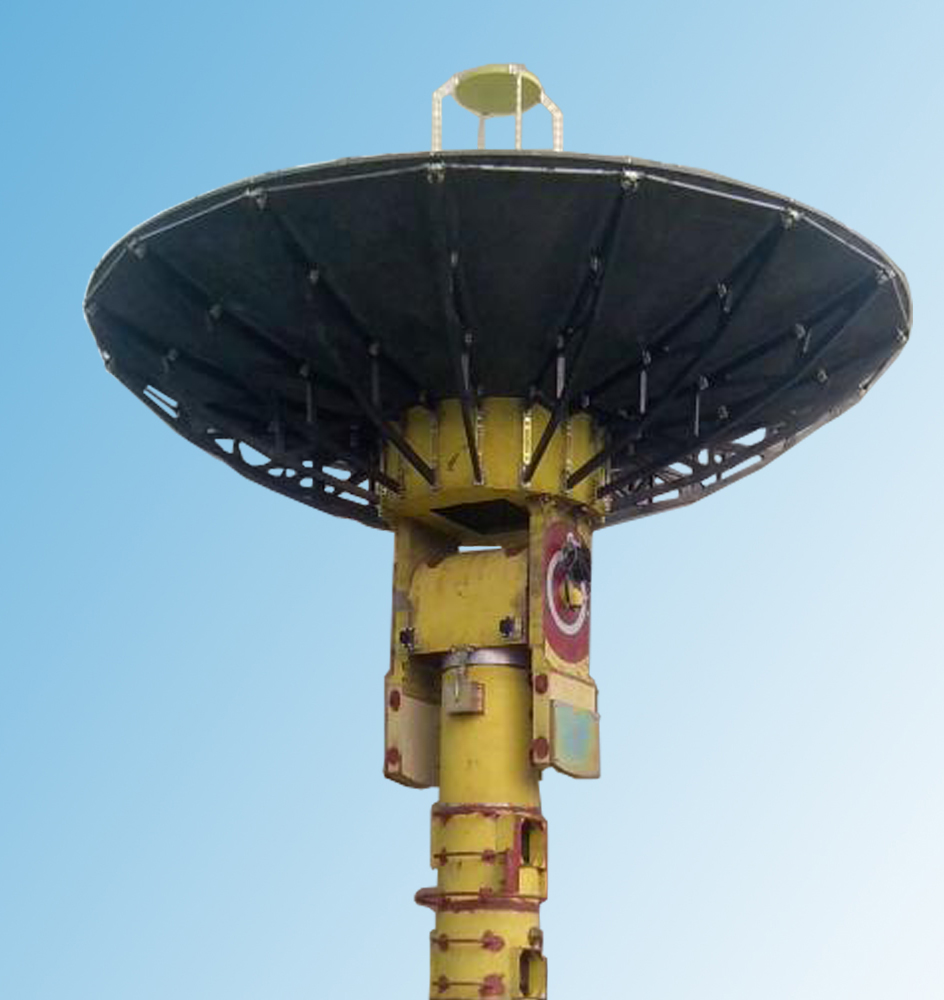

VAST 7.3米通信卫星天线






产品特点

*满足CCIR 580和INTELSAT要求

*出厂前调试,安装时无需经纬仪

*高精度合金铝材主面

*电镀喷锌,外层白漆

*线/圆极化可换馈源

*高射频性能

*不锈钢五金件件镀锌件

*多种天线馈源频段选项

*实现转台底座Ka波段天线

*大中心筒为设备安装提供空间

*多重防腐处理

选项

*L,S, X,Ku , Ka频段

*根据客户要求定制馈源

*扩展C圆800MHz可用

*全动天线

*除冰系统:馈源吹雨以及电动除冰系统

*极化:线极化或圆极化馈源

*两端口或是四端口线

*天线控制器以及跟踪接收机,ODU 支撑套件

*沿海增加表面喷锌层厚度

天线附件

*电动部件

*限位开关

*馈源出厂测试及报告

*海运/空运运输包装

*天线地基

*接地套件,电缆安装套件

 电气指标

天线型号

SR730C

SR730CK

SR730I

SR730K

SR730DB

工作频段, GHz

标准 C 频段

扩展 C 频段

Insat C 频段

Ku 频段

DBS频段

接收

发射

接收

发射

接收

发射

接收

发射

接收

发射

3.625~4.2

5.85~6.425

3.4~4.2

5.85~6.725

4.5~4.8

6.725~7.025

10.70~12.75

13.75~14.5

10.70~12.75

17.3-18.4

增益, dBi

47.8

51.7

47.5

51.9

49.3

52.7

56.9

58.7

56.9

60.6

极化方式

线极化/圆极化

线极化/圆极化

线极化/圆极化

线极化

线极化

交叉极化, dB( 线极化)

35

35

35

35

35

35

35

35

35

35

1dB波束带宽交叉极化, dB( 线极化)

30

30

30

30

30

30

30

30

30

30

轴比, dB (圆极化)

0.5

0.5

0.5

0.5

0.5

0.5

/

/

/

/

电压驻波比

1.25

1.25

1.30

1.30

1.25

1.25

1.30

1.30

1.30

1.30

天线噪声温度(4 端口)

10° 俯仰

30°俯仰

50° 俯仰



44K

36K

34K





45K

40K

38K





46K

41K

40K





73K

62K

60K





71K

60K

58K



半功率波束带宽

0.68°

0.43°

0.70°

0.42°

0.57°

0.39°

0.24°

0.16°

0.24°

0.16°

典型G/T值(EL=10°)

28.8dB/K

(30K LNA)



28.5dB/K

(30K LNA)



30.2dB/K

(30K LNA)



35.2dB/K

(70K LNA)



35.2dB/K

(70K LNA)



功率容量, KW



5



5



5



2



2

接口形式

CPR229F

CPR137F

CPR229F

CPR137F

CPR229F

CPR137F

WR-75

WR-75

WR-75

WR-62

馈源插入损耗,dB

0.4

0.3

0.4

0.3

0.4

0.3

0.5

0.4

0.5

0.5

收发隔离度Tx to Rx, dB

 Tx/Tx ,Rx /Rx, dB (线极化)

Tx/Tx ,Rx /Rx, dB (圆极化)

85

30

20

85

30

20

85

30

20

85

30

/

85

30

/

旁瓣

CCIR 580-5

 机械性能

天线口径

7.3米

天线类型

环焦/卡塞格伦

主面精度

≤0.5mm

≤0.3mm

面板结构

16块精密成型铝板,散热白色涂料,热镀锌背结构。

天线座架型式

立柱

转台

传动范围

方位

俯仰

极化

±85°(三个扇区)

0°~90°(连续)

±90°(连续)

0°~350°(连续)

0°~90°(连续)

±90°(连续)

驱动方式

电动

电动驱动系统

方位运动速率

俯仰运动速率

极化运动速率

0.023°/S

0.021°/S

1°/S

0.003°-0.3°/S

0.003°-0.3°/S

1°/S

 环境特性

工作风速

79km/h 阵风 126km/h

生存风速

200km/h(收藏)

环境温度

-40°~+60°

相对湿度

100%

太阳辐射

1135Kcal/h/m²

地震(生存)

0.3g(H), 0.15g(V)

裹冰

工作13mm ; 生存25mm
