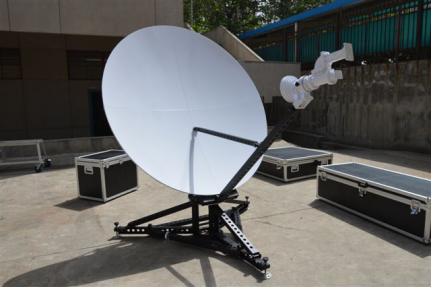

固定地面站天线
RaySat SR180
Ku型卫星通信天线
、
二、技术性能指标
1 射频指标
|
电 气 指 标
|
Ku-接收
|
Ku-发射
|
|
频率 (GHz)
|
10.95～12.75
|
14.00～14.50
|
|
增益 (dBi)
|
45.6
|
46.7
|
|
天线效率（ %）
|
65.4
|
64.8
|
|
驻波 (VSWR)
|
1.25∶1
|
1.25∶1
|
|
带宽 (-3dB)
|
0.90 °
|
0.76 °
|
|
极化方式
|
两端口线极化、手动调整
|
|
噪声温度
|
2 Port Feed
|
|
10 ° 仰角
|
45K
|
|
|
20 ° 仰角
|
38K
|
|
|
功率容量
|
|
1000W
|
|
馈源插损
|
0.20dB
|
0.20dB
|
|
收 -发隔离
|
85dB
|
|
交叉极化隔离
|
35dB(on axis)
|
35dB(on axis)
|
|
副瓣包络
|
29-25LOG(  ) dBi
|
1 ° ≤  ≤ 20 °
|
|
|
-3.5 dBi
|
20 ° <  ≤ 26.3 °
|
|
|
32-25LOG(  ) dBi
|
26.3 ° <  ≤ 48 °
|
|
|
-10(Average) dBi
|
 > 48 °
|
2 机械性能
|
机 械 性 能
|
参 数
|
备 注
|
|
方位转动范围
|
± 90°
|
分段连续细调
|
|
俯仰转动范围
|
5°～90°
|
分段连续细调
|
|
重量
|
137公斤
|
|
|
表面精度
|
0.5mm
|
|
3 环境特性
|
环 境 特 性
|
参 数
|
备注
|
|
工作风速
|
20m/s
|
正常
|
|
工作风速
|
27m/s
|
降精度工作
|
|
生存风速
|
56m/s
|
天线朝天锁定
|
|
环境温度
|
-40°～60℃
|
-
|
|
相对湿度
|
0%～
|
-
|
|
降雨
|
100mm/小时
|
-
|
|
抗震能力
|
抗 8度烈度地震
|
-
|
|
冰雪载荷
|
13mm裹冰正常工作
|
-
|
三、天线系统结构组成
|
箱号
|
部件名称
|
数量
|
单位
|
尺寸mm
|
总重kg
|
|
1＃
|
反射体
|
2
|
件
|
２０００*３８０*１０８０
|
137
|
|
立柱
|
1
|
件
|
|
转动头
|
1
|
件
|
|
背架
|
1
|
件
|
|
馈源支架
|
1
|
件
|
|
俯仰丝杆
|
1
|
套
|
|
方位丝杆
|
1
|
套
|
|
腹板
|
2
|
件
|
|
馈源拉杆
|
1
|
件
|
|
紧固件
|
1
|
盒
|
|
地基模板
|
1
|
张
|
|
地脚螺栓
|
4
|
根
|
|
|
