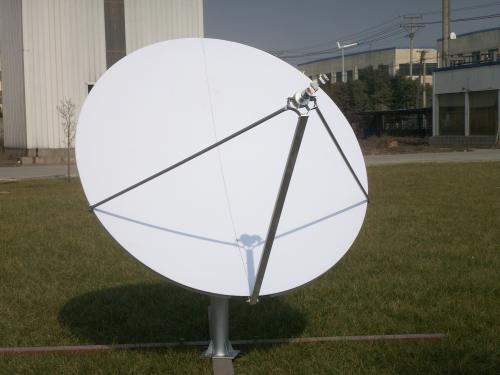

KVH  VAST1.2米通信卫星天线KU站




VSAT120-Ku型天线,口径1.2米,天线形式单偏置,具有强度高、抗风性能好、安装方便的特点,本天线是卫星通信系统的小型偏馈天线,由主反射面、馈源系统、方位调整机构、俯仰调整机构和立柱组成。



二、技术性能指标

1 电气指标

电 气 指 标

C-接收

C-发射

Ku -接收

Ku -发射

频率(GHz)

3.625~4.200

5.850~6.425

12.25~12.75

14.00~14.50

增益(dBi)

32.5

35.6

42.0

43.0

驻波(VSWR)

1.25∶1

1.25∶1

1.25∶1

1.25∶1

带宽(-3dB)

3.9°

2.0°

1.5°

1.2°

噪声温度

2 Port Feed

-

2 Port Feed

-

10° 仰角

46K

-

46K

-

20° 仰角

37K

-

38K

-

30° 仰角

36K

-

36K

-

功率容量

-

5000W

-

1000W

接口型式

CPR-229G

CPR-159G

WR-75

-

馈源插损

0.15dB

0.18dB

0.4dB

0.4dB

端口隔离

-

-

-

-

收—发

85dB

-

85dB

-

交叉极化隔离

35dB(on axis)

35dB(on axis)

35dB(on axis)

35dB(on axis)

轴比 dB (Ratio)

0.5

0.5

0.5

0.5

副瓣包络

29-25LOG(q) dBi

1°≤≤20°

29-25LOG(q) dBi

1°≤≤20°

-

32-25LOG(q) dBi

20°<≤48°

32-25LOG(q) dBi

20°<≤48°

-

-10(Average) dBi

>48°

-10(Average) dBi

>48°

* 接收频段10.95~12.75GHz内500MHz任选.。

2 机械性能

机 械 性 能

参 数

方位范围

0 ° ~ 360 °

俯仰范围

10 ° ~ 70 °

跟踪方式

手动

重量

40Kg

表面精度

0.5mm

喷漆

白色

3 环境特性

环 境 特 性

参 数

工作风速

8级风

工作温度

-40 ℃~55 ℃

相对湿度

0% ~ 100%

降雨

100mm/h

裹冰

25 mm

阳光辐射

1.1KW/㎡

三、装箱清单

箱号

部件名称

数量

单位

尺寸mm

重量kg



1#

反射面背架组合

1

1270*1410*190

14



馈源支架

1



馈源拉杆

2



馈源座

1



标件

1



2#

立柱

1

310*340*740

26



转动头

1



俯仰丝杆

1



地脚螺栓

4
