KVH VSAT 5米 5m 通信卫星天线

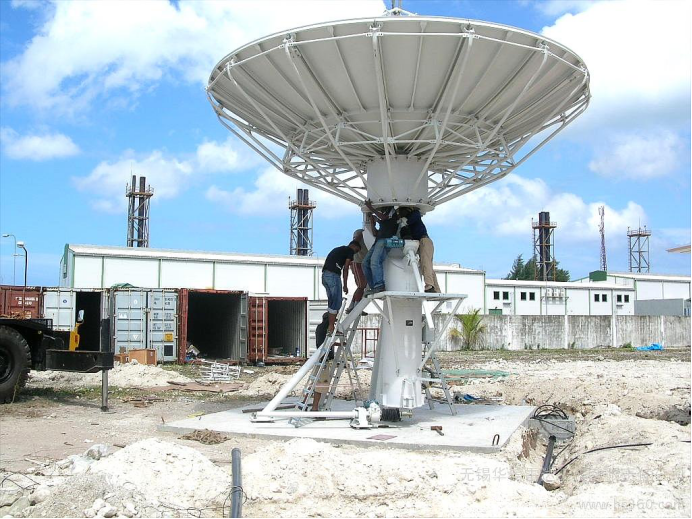

5米通信卫星天线

天线特点及生产工艺

特点:
• 环焦通信卫星天线、客户定制分段式单立柱座架、C/Ku波段可选、L/S/X波段可定制
• 赋形双反射面天线、效率高、旁瓣低、交叉隔离度高
• 天线结构设计合理、造型美观、刚强度高、良好的抗风能力
工艺:
• 天线面采用铝板蒙皮拉伸成型,保证了天线面板的高精度
• 采用三种测试手段保证天线高品质交付--面精度测试、拼装测试、电性能测试
• 前处理:天线面板清洗除油;钢结构件热镀锌
• 表面处理:先涂覆锌黄底漆,再涂覆白色面漆,双重保护,提高天线抗腐蚀能力

5米天线 技术指标

电气性能

项目

C-接收

C-发射

Ku-接收

Ku-发射

频率(GHz)

3.4-4.2

5.85-6.65

10.95-12.75

13.75-14.50

增益(dB)

≥45.0+20lg(f/4)

≥48.5+20lg(f/6)

≥54.2+20lg(f/12)

≥55.5+20lg(f/14)

驻波比(VSWR)

≤1.25:1

≤1.25:1

≤1.25:1

≤1.25:1

波束宽度(-3dB)

≤1.01°

≤0.67°

≤0.34°

≤0.29°

波束宽度(-10dB)

≤1.85°

≤1.24°

≤0.63°

≤0.54°

噪声温度(K)

2/4端口



2/4端口



10° 仰角

≤46/52



≤57/68



20° 仰角

≤38/44



≤49/59



30° 仰角

≤36/42



≤47/57



功率容量(Kw)



5



1

接口型式

CPR-229G

CPR-159G/137G

WR-75

WR-75

馈源插损(dB,含阻发滤波器)

0.3/0.4

0.3/0.4

0.35/0.5

0.35/0.5

-发隔离度(dB)

≥85

≥85

≥85

≥85

线极化,-,-

≥30

≥30

≥30

≥30

圆极化,-,-

≥21

≥21





交叉极化隔离度(dB)

≥35

≥35

≥35

≥35

轴比(dB)

≤1.5

≤1.5





第一旁瓣(dB)

≤-14

≤-14

≤-14

≤-14

旁瓣包络

29-25lg(θ) 1°≤θ≤20°

29-25lg(θ) 1°≤θ≤20°

29-25lg(θ) 1°≤θ≤20°

29-25lg(θ) 1°≤θ≤20°



机械性能



环境适应性



主面直径

5M

工作风速

保精度工作20.8m/s,降精度工作28.4m/s

面板精度(R.M.S)

≤0.5mm

收藏风速

35m/s

天线结构

环焦后馈天线

不破坏风速

55m/s(天线朝天锁定)

座架型式

单立柱式

温度

-40℃ ~ 60℃ (室外) -20℃ ~ 55℃ (室内)

驱动方式

手动

湿度

5% ~ 95%

方位调整范围

0-360°

地震(生存)

0.3Gs(水平) 0.15Gs(垂直)

俯仰调整范围

5-90° (连续)

太阳辐射

360BTU/h/ft²

极化调整范围

±90°

裹冰

3cm
