KVH K500 5m 卫星天线

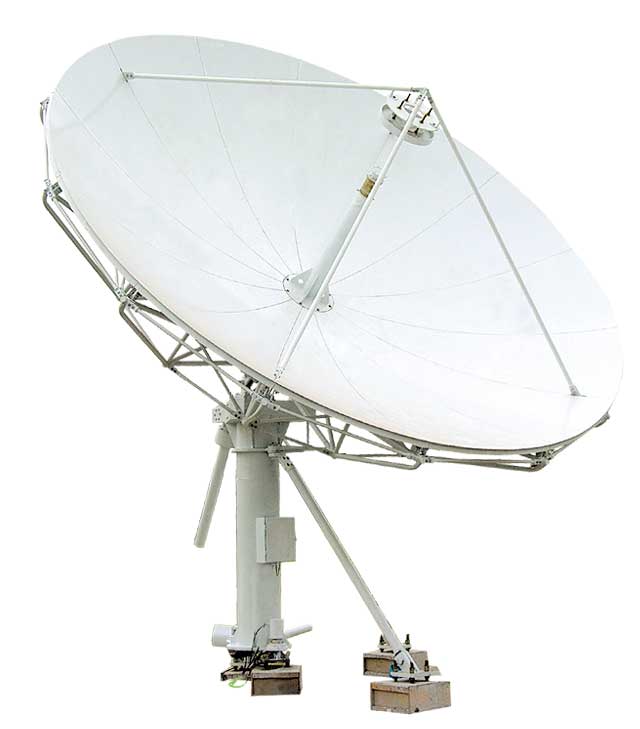

5m 后馈卫星天线

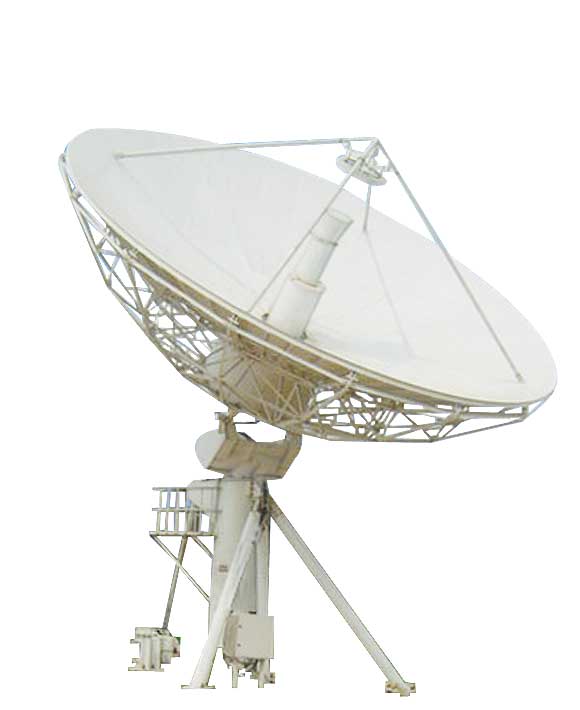

5米后馈卫星天线



5米天线 技术指标

电气性能

项目

C-接收

Ku-接收

频率(GHz)

3.4-4.2

10.95-12.75

增益(dB)

≥45.0+20lg(f/4)

≥54.2+20lg(f/12)

驻波比(VSWR)

≤1.25:1

≤1.25:1

波束宽度(-3dB)

≤1.01°

≤0.34°

波束宽度(-10dB)

≤1.85°

≤0.63°

噪声温度(K)

2/4端口

2/4端口

10° 仰角

≤46/52

≤57/68

20° 仰角

≤38/44

≤49/59

30° 仰角

≤36/42

≤47/57

功率容量(Kw)





接口型式

CPR-229G

WR-75

馈源插损(dB,含阻发滤波器)

0.3/0.4

0.35/0.5

-发隔离度(dB)

≥85

≥85

线极化,-,-

≥30

≥30

圆极化,-,-

≥21



交叉极化隔离度(dB)

≥35

≥35

轴比(dB)

≤1.5



旁瓣(dB)

≤-14

≤-14

旁瓣包络

29-25lg(θ) 1°≤θ≤20°

29-25lg(θ) 1°≤θ≤20°



机械性能



环境适应性



主面直径

5M

工作风速

保精度工作20.8m/s,降精度工作28.4m/s

面板精度(R.M.S)

≤0.5mm

收藏风速

35m/s

天线结构

环焦后馈天线

不破坏风速

55m/s

座架型式

单立柱式

温度

-40℃ ~ 60℃ (室外) -20℃ ~ 55℃ (室内)

驱动方式

手动

湿度

5% ~ %

方位调整范围

0-360°

地震(生存)

0.3Gs(水平) 0.15Gs(垂直)

俯仰调整范围

5-90° (连续)

太阳辐射

360BTU/h/ft²

极化调整范围

±90°

裹冰

3cm
