车载卫星通信系统产品


TracStar450M SATELLITEPRODUCTS





TracStar Satellite TV Systems for Boats and Car

TRACSTAR车载动载移动卫星通讯天线,动中通Tracstar移动卫星通信天线解决者,中国动载通信市场独占鳌头。

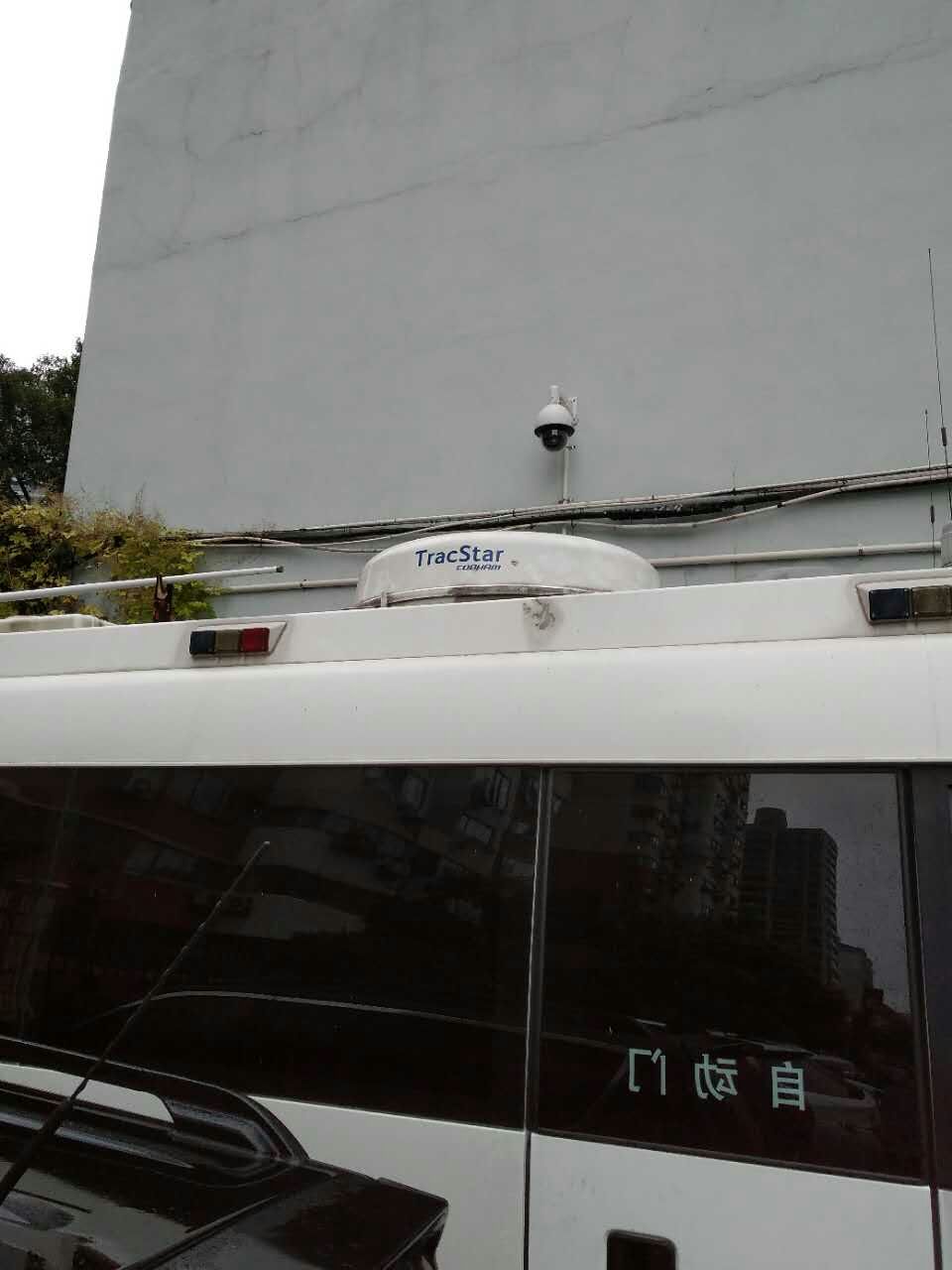

TracStar450M车载卫星系统--移动天线




TracStar450M服务能力

接收频带

频段10.95  - 12.75GHz

发送

13.75 - 14.5GHz线性(自动偏振控制)

极化

接收33 dBi 发送34.5 dBi

天线G/T

11.5dB/° K

EIRP

80watt/52dBW 、40watt/49.5dBW、25watt/47.5dBW

交叉极化

> 25dB

IF输入\输出

Tx:950 - 1450MHz(兆赫)/

Rx:950 - 2150MHz(兆赫)

Ku波段的输入

14 - 14.5千兆赫

高程看角度范围

自动调节,20° - 70 °

追踪率

100° /秒

电气接口

发送N型,50ΩRx和控制跨国公司,50Ω

易燃

美国UL 94 V0标准

方位跟踪精度

0.2 ° @60 ° /秒,360 ° /秒

高度跟踪精度

0.9° @ 45 ° /秒,180 ° /秒

偏振角度范围

自动调整,-180 º到+180 º

卫星重新捕获

<5秒,取决于调制解调器

卫星采集和初步锁定

<12秒,完全自动化,集成GPS

发送,接收和控制

跨国公司,50Ω

温度范围

-40 º至+70℃(-40 º至+158 º F)

相对湿度

10 - 100%的冷凝

易燃

美国UL 94 V0标准

稳定接收速度

230千米/小时

物理规格

天线尺寸

29.2厘米(高)X129厘米(直径)X129厘米

天线重量

75公斤

控制单元尺寸

18厘米x 23厘米x7厘米

接收器重量

4公斤

圆顶颜色

高光泽的灰色及高光泽的 ,白

电力

消耗功率

500W(ant)

电源

50/60hz  AC90-260(Ant)

定价












TracStar450M  Satellite  Systems for 动载卫星通信天线系统

TracStar450M

TracStar450M
详细说明资料(pdf)

TracStar450M

 1 用途

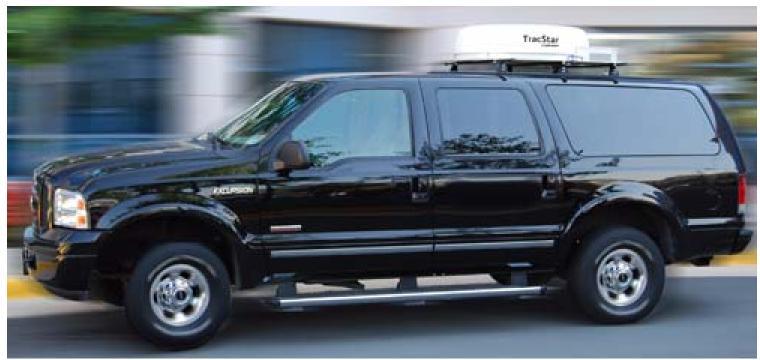

军用车载卫星通信、政府应急通信、企事业机构移动通信、安全部门紧急通信;可以装载在火车、滑艇、豪华轿车、娱乐车和 SUV。TracStar450M 系列天线安全、可靠、和基于IP数据的高速通信,可使用户可以在任何地方、任何时间使用它。业务范围包括:高达2Mbps的保密数据通信,高速Internet 存取,VoIP通信,电信会议,广域网扩展,视频广播等。

2 450系列天线特点

* 容易操作

* 快速捕获和再捕获

* 面对全世界Ku波段用户能力

* 中频L波段卫星Modem

* 获得FCC 许可证

* 在几分钟内安装完毕

* 机电式控制支撑AZ, EL和极化旋转控制

* 不需要特殊的测试校准设备

* 不需要计算机或外部设备操作天线

* 不需要外部INU

* 不需要网络操作手或服务提供商

* 新闻采集和多媒体产品工作队

* 商用市场控制软件,

* 每个天线都伴装有以下标准设备 跟踪天线和 LNB (HPA可选)、内设高度、航向和速率传感器



详细说明资料(pdf) 高30cm 直径130cm ku卫星通信

重量60千克   Shipping: 110







射频指标

1.Tracstar i450M

Tx-Gain为35.5dBi@14GHz,其等效口径0.525m(按60%效率计算)。

Rx-Gain:31.5dBi@11.95GHz 等效口径0.387m。

G/T值为11.5dB/K(含天线罩)。可推断其系统噪声温度为100°K

X-Pol未标明。

伺服参数

1.Tracstar i450

方位范围 360° continuous

俯仰范围 20-70°

极化 ±95°

跟踪加速度 >200°/s2

跟踪速度 >100°/s

跟星精度: <0.5°

最大车速:230km/h

物理参数

(1)Tracstar i450M

天线重量:74.3kg

天线尺寸: 114.3 x 29.2cm

环境参数

(1)Tracstar i450M

工作温度: -30°C - 50°C

存储温度: -40°C - 50°C

湿度: 100% at -30°C ~ +30°C



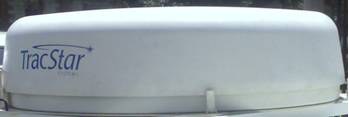

TracStar动中通天线



美国TracStar公司的宽带双向卫星通信系统天线系列产品——IMVS450M柱面反射器天线系统,突破了低轮廓相控阵天线系统的限制。是专为运动中的车载VSAT卫星通信系统而设计的中等轮廓、宽带、高码速率卫星通信天线产品。创新的天线系统自动展开技术,自动搜索、捕获指定的卫星信号,容许非专业人员在改良或非改良的公路上操作移动VSAT卫星通信天线。存取宽带卫星通信信息。在车辆运动过程中,可通过自动控制方位、仰角和极化角,自动跟踪保持精确的指向效果。

系统特点:

· 系统最大特点是满足宽带卫星通信需要。上行数据传输速率可大于2Mbps.天线效率和增益高,G/T值高达11dB;

· 系统高度只有30cm;

· 单键操作自动捕获卫星,无需手动对星;

· 可配置世界范围的Ku波段卫星;

· 可与任何卫星MODEM互联;

· 跟踪车速大于95mph(150Km/h);

· 无需专用天线校准测试设备;

· 无需计算机或外部设备去操作天线;

· 无需电话呼叫网络操作手或服务;

· 无需标校。



系统部件

1)天线

    IMVS450M天线系统包括柱面反射器、极化调节器、无源RF部件和天线罩组成。

2)远程位置调节器

远程位置调节器是一个机电一体化的组合件,在规定的速度和加速度要求下使天线波束指向期望的卫星,远程位置调节器有马达、驱动部件、角位置反馈器件、速度反馈器件以及需要的结构件组成,在天线控制器的控制下使天线旋转。

3)天线控制器

天线控制器(ACU)完成控制模式、位置环闭环,极限值监控、故障监控、平台运动补偿以及天线伺服环路补偿。 ACU 可以为每个远程位置调节器马达提供放大的驱动信号,并从每个远程位置调节器反馈器件接收位置和速度数据。

4)惯性敏感元件

惯性敏感元件可以测量移动平台在惯性空间(横摇、纵摇和艏摇)的位置和动态运动并向ACU提供这些数据,以便在卫星捕获、再捕获和正常运转时补偿或隔离平台的扰动。天线利用综合性的GPS接收机测量移动平台在地面上某一点的位置并把该数据提供给ACU, 让ACU来确定卫星的角位置。

5) 平台坐标系

平台坐标系如图4示出的,是一个右手坐标系,X轴指向汽车前方,Z轴向下指向汽车底部,当地水平坐标系(也叫做惯性坐标系)与平台坐标系有同样的原点,但是X轴是指向北,Z轴指向地球中心(重力矢量)。平台坐标系的方向与当地坐标系的关系由横摇、纵摇和艏摇角定义。要从当地水平坐标系变换到平台坐标系,首先旋转艏摇角,然后旋转纵摇,最后旋转横摇角,标记旋转角按右手定则,沿着X-,Y-,和平台坐标系的Z轴分别作推进、摇摆、和重力作直线运动。

在运动中,ACU利用惯性敏感元件提供的参数,将当地水平坐标系转换为平台坐标系, 在平台坐标系下产生新的方位和俯仰角,使天线指向并跟踪期望的卫星。



平台坐标系

6)LNB 组件

天线应包括LNB,以便低噪声放大从卫星接收的下行链路信号并下变频为L波段中频。LNB包括一个发送抑制滤波器。LNB还接收从Modem来的10MHz参考信号,并可以随意使用Modem通过LNB输出同轴IF接口电缆来的DC电源。LNB选用 Norsat MODEL 150, 或等效产品。

7)BUC组件

天线系统应包括BUCBUC上变频块把L-波段的IF信号转换成指定的RF频率,并以最小的失真放大发送的RF信号。BUC可使用Modem通过同轴电缆提供的10MHz参考信号。BUC 选用型号TracStar公司的80瓦型号MBB-KUS080产品。相关的技术指标列出如下。





BUC

TracStar提供的固态功放(BUC),体积小、重量轻、效率高,成本低,满足当今通信和敏感系统需要,非常适用于小型VSAT和移动卫星通信系统使用。



TracStar450M

TracStar920M
军用车载卫星通信、政府应急通信、企事业机构移动通信、安全部门紧急通信;可以装载在火车、滑艇、豪华轿车、娱乐车和 SUV。TracStar920M 系列天线安全、可靠、和基于IP数据的高速通信,可使用户可以在任何地方、任何时间使用它。业务范围包括:高达4Mbps的保密数据通信,高速Internet 存取,VoIP通信,电信会议,广域网扩展,视频广播等。 TracStar iMVS920M天线系统IMVS从TracStar系列跟踪单个卫星同时安装在任何车辆行驶在任何道路条件。用户拥有自由和灵活性,在任何地方快速移动随时在道路上使用的通信终端,兼容Internet / Intranet。



Stationary 高30cm 直径145cm 移动通信卫星

详细说明   联系我们
Tracstar 920H

TracStar920H
军用车载卫星通信、政府应急通信、企事业机构移动通信、安全部门紧急通信;可以装载在火车、滑艇、豪华轿车、娱乐车和 SUV。TracStar920H 系列天线安全、可靠、和基于IP数据的高速通信,可使用户可以在任何地方、任何时间使用它。业务范围包括:高达4Mbps的保密数据通信,高速Internet 存取,VoIP通信,电信会议,广域网扩展,视频广播等。 TracStar iMVS920H天线系统IMVS从TracStar系列跟踪单个卫星同时安装在任何车辆行驶在任何道路条件。用户拥有自由和灵活性,在任何地方快速移动随时在道路上使用的通信终端,兼容Internet / Intranet。



Stationary 高36cm 直径153cm 移动通信卫星

详细说明   订购
